泵送系統是細石混凝土泵的核心部分，用于將細石混凝土沿輸送管道連續輸送到澆注現場，泵送系統主要由料斗、S閥、輸送缸、洗滌室、主液壓缸組成，俗稱泵送系統“五大件”，本文以泵送系統“五大件”和細石混凝土輸送管為線索闡述泵送系統的基本構造。

料斗：料斗主要用于儲存細石混凝土，保證泵送系統正常吸料，泵送時不會吸空，料斗主要由下斗體、上斗體、篩網、安全保護開關以及料門等組成。料斗由鋼板焊接而成，下料體前后墻板為厚鋼板，后墻連接兩個輸送缸，前墻與出料口相連，S閥固定在前后墻之間，連通輸送缸與輸送管；上斗體一般為薄鋼板焊接而成，前低后高，方便卸料，同時防止混凝土溢出；篩網用圓鋼或鋼條焊接而成，通過兩個鉸點安裝在料斗上斗體上，可轉動并向上翻起，其中一個鉸點與安全保護開關連接并同步。泵送時，蓋上篩網可以防止混凝土中大于規定尺寸的骨料進或其它雜物進入料斗，減少管路堵塞；料門布置在料斗底部，泵送時保證密封不漏漿，在停止泵送時，打開料門可以排出料斗中余料和清洗料斗。

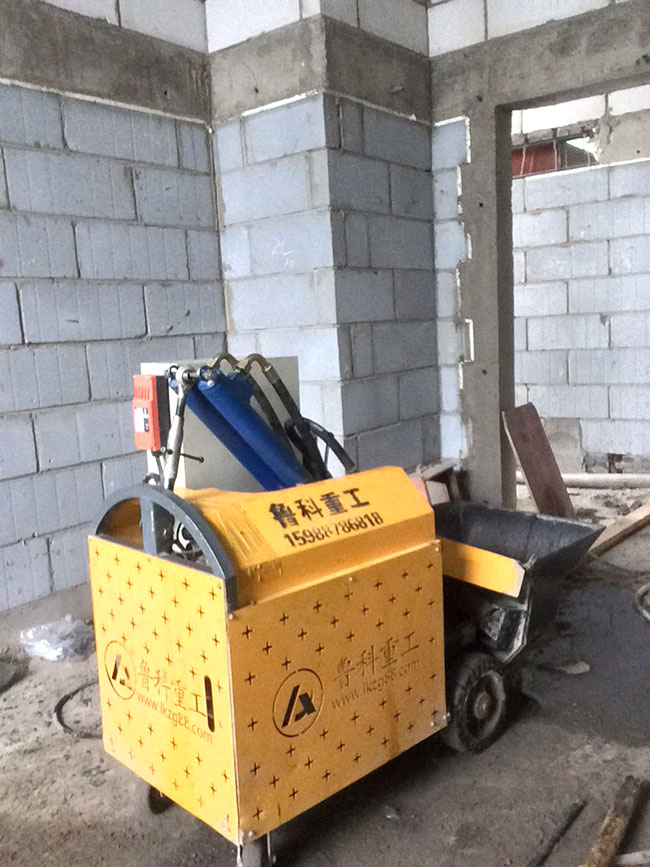

細石混凝土泵

S閥：S閥是泵送系統的關鍵部件，直接影響泵送系統性能，S閥主要由S管焊接體、大軸承座、小軸承座、異形螺母、過渡套、眼鏡板、切割環、橡膠彈簧以及密封件等組成。S閥配有出料口，安裝在料斗內，連通輸送缸與輸送管，通過單擺式擺動，順次交替將輸送管與兩輸送缸分別連通，其換向次數與輸送缸中細石混凝土活塞的往復運動次數相協調。S閥是現在應用較廣泛的分配閥，其優點在于通過壓力自平衡和橡膠彈簧自動補償間隙，使浮動的切割環具有自密封作用，輸送壓力大。

細石混凝土泵

輸送缸：輸送缸前端與料斗連接，后端與洗滌室連接，通過拉桿固定在料斗和洗滌室之間。主液壓缸活塞桿前端與混凝土活塞連接，混凝土活塞置于輸送缸內。 輸送缸一般用無縫鋼管制造。由于輸送缸內壁需鍍硬鉻層并保持較小的表面粗糙度，使其光潔，以提高其耐磨性和抗腐蝕性。

洗滌室：雙稱水箱，用鋼板焊接或鑄造而成，即是儲水容器，又是主液壓缸與輸送缸的支撐連接件，洗滌室上有蓋板，打開可以清洗內部，還可以觀測水位及水的清潔情況。

主液壓缸：主液壓缸由壓蓋、液壓缸體、活塞桿、液壓缸活塞、限位液壓缸及防水密封裝置等組成。 活塞桿不僅與油液接觸，還與水等其他物質接觸。為了改善活塞桿的耐磨和耐腐蝕性，在表面一般要鍍一層硬鉻。

細石混凝土泵
