要想了解杭州二次構造柱泵S閥不擺動的原因，首先必須要知道它的設計原理，下面，就由杭州二次構造柱泵廠家小編為您進行深度解答：

杭州二次構造柱泵S閥的擺動主要通過搖擺機構遙臂帶動S管轉動，所以要求擺閥液壓缸換向時間短，那么搖擺機構擺動必須有力并迅速到位。所以搖擺機構一般設計為對稱結構。遙擺機構的設計主要考慮以下條件：

1、杭州二次構造柱泵擺角的設計：原則上要求擺角越小越好，這樣換向距離短，換向迅速，對易損件的磨損也小，但考慮到輸送缸、S閥搖壁等的空間布置，需要根據S閥及輸送缸中心距來確定擺角。目前，S閥擺角一般在60-75之間。

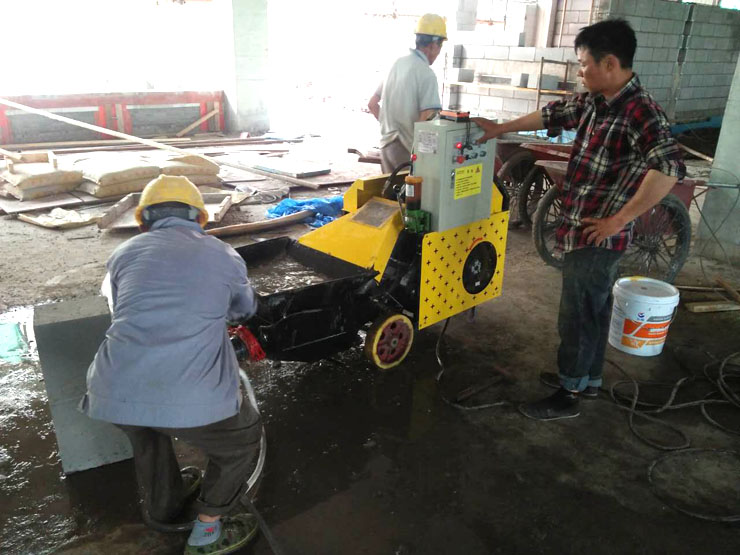

杭州二次構造柱泵施工現場

2、杭州二次構造柱泵兩擺閥液壓缸座跨距：根據擺動角度設計，在考慮擺閥液壓缸空間結構尺寸的條件下盡量縮短。那么，擺閥液壓缸的運動行程短，換向時間縮短。

3、杭州二次構造柱泵擺閥液壓缸不能與洗滌室拉桿發生干涉。同時，活塞桿與搖臂、擺閥液壓缸缸體與搖臂、擺閥液壓缸缸體與搖臂、擺閥液壓缸球頭端蓋與液壓缸座等均不能發生干涉。

4、杭州二次構造柱泵擺動半徑和活塞行程不是單一的，設計時可以根據結構進行調整，即搖臂和活塞桿長度可以調節，但兩液壓缸的行程必須保證搖臂擺角不發生變化，且對稱搖擺。

因此，杭州二次構造柱泵擺閥系統力臂應滿足：1在結構允許的范圍內越大越好，可用較小的液壓力來驅動擺閥液壓缸換向；2起動力臂較大，可獲得較大的起動力矩，利于迅速起動。3力臂變化平緩，擺動有力。

以上就是杭州二次構造柱泵廠家小編關于S閥不擺動的根本原因分析，歡迎大家轉發和提問， 需要告訴大家的是杭州二次構造柱泵簽約售后維修點目前已經有兩個，詳情請咨詢153-6519-8506或025-52779366，同時也歡迎大家登陸杭州二次構造柱泵官網hkpengshuo.com進行在線咨詢。
